许多人不了解光纤是什么。读完这篇文章，就会对光纤有个整体了解。今天与大家分享的是光模块和接口的一些常见知识点。

首先，让我们一步一步地谈谈光纤知识。

光纤是传输光波的导体。光纤从光传输方式上可分为单模光纤和多模光纤。

在单模光纤中，只有一种基本的光传输模式，即光仅沿光纤的内芯传输。由于完全避免了模式色散，单模光纤的传输频带很宽，因此适用于高速长距离光纤通信。

在多模光纤中，有多种光传输模式。由于色散或像差，这种光纤传输性能差，频带窄，传输速率小，距离短。

光纤的特性参数是什么？

光纤结构由预制石英光纤棒制成。通信用多模光纤和单模光纤的外径为125μm

纤毛分为两个区域：核心层和包层。单模光纤的芯径为8～10μm 。多模光纤的芯径有两个标准规格，芯径分别为62.5μm（美国标准）和50 μm（欧洲标准）。

你知道光纤是怎么工作的吗？

通信光纤由覆盖塑料保护层的多毛玻璃纤维组成。玻璃丝基本上由两部分组成：芯直径为9至62.5μ m。外罩直径为125μm低折射率玻璃材料。虽然根据使用的材料和尺寸不同，还有一些其他类型的光纤，但这里提到了最常见的光纤。光在光纤纤芯中以“全内反射”的方式传输，即进入光纤一端后，光在纤芯和包层接口之间来回反射，然后传输到光纤的另一端。纤芯直径为 62.5μm。包层外径为125μm 称为62.5/125μm光。

光纤连接器（光模块）由光纤和光纤两端的插头组成。插头由插销和周边锁紧结构组成。根据锁紧机制的不同，光纤连接器可分为FC 型、SC型、 LC型、St 型和 ktrj型。

FC连接器采用螺纹锁紧机构，是发明较早、使用最多的光纤移动连接器。

SC是NTT开发的矩形连接器。它不需要螺纹连接，可以直接插入。与FC连接器相比， SC操作空间小，使用方便。低端以太网产品非常常见。

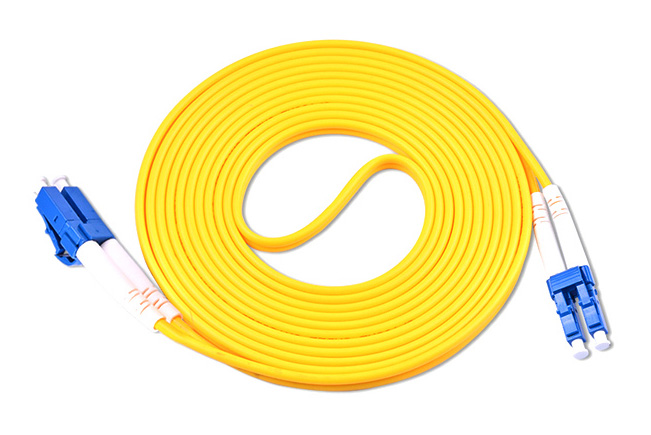

LC是朗讯公司开发的小型SC连接器。它体积较小，在系统中得到了广泛的应用。这是未来光纤移动连接器的一个发展方向。低端以太网产品非常常见。

St连接器由美国电话电报公司开发，采用卡口锁紧机构。其主要参数指标与FC、SC连接器相当，但在公司内应用不广泛。通常用于多模设备连接，更多用于与其他制造商的设备对接。

ktrj的引脚是塑料的。通过钢销定位。随着插拔次数的增加，每个配合面都会磨损，其长期稳定性不如陶瓷插针连接器。
